天圳設備管理系統
iTechSun設備管理系統服務能力介紹
在制造行業尤其是離散制造行業，無論是生產管理還是設備管理，普遍存在管理粗放化的現象。
近十年來很多企業面臨內外交困：從外部環境來看，設備及備件價格越來越貴，生產用人成本越來越高，同質企業的競爭越來越激烈，客戶質量及工期要求越來越苛刻……同時企業內部各種管理不足、尤其是設備管理方面的不足也暴露無遺：設備運行狀況不明確、設備運行性能不清晰、設備劣化難預警、設備故障處理慢、設備維保不科學、備件管理混亂、產線難以優化……
內外的諸多難題不僅困擾著企業管理者，更會關切到企業能否發展甚至能否生存的問題。
針對上述這些普遍存在的現象，深圳市天圳自動化技術有限公司推出iTechSun設備管理系統。其采用了最新的設備管理理念及最前沿的科技產品和手段，結合不同企業設備管理的特點，著重分析解決企業設備管理的難點，化解企業設備管理中的痛點，為企業提供增值服務。
點擊進入DEMO系統，用戶名和密碼請與天圳自動化技術有限公司聯系。電話：0755-83438591

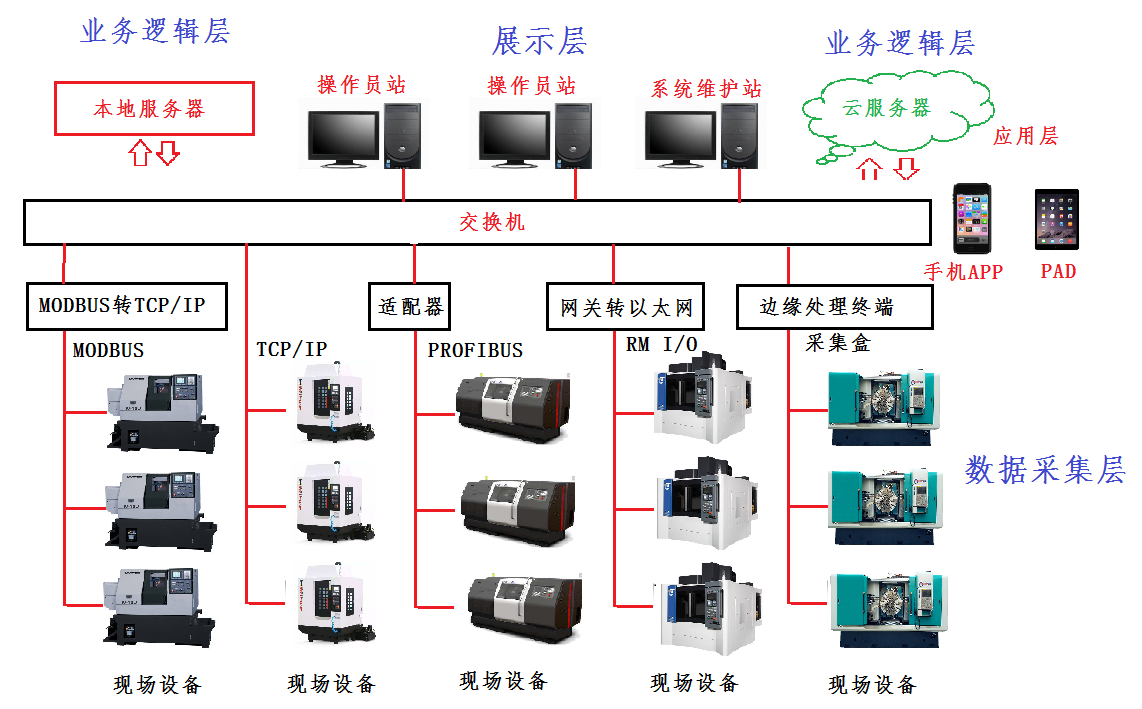

在數據采集層完成設備數據的采集和持久化，對于普通的工控采集設備，如采用現場通訊協議或者以太網協議傳輸的數據，通過kepserver將設備數據寫入My SQL數據庫存儲。對于數據采集盒，則通過邊緣處理終端設備將設備數據寫入My SQL數據庫。
數據持久化，狹義的理解就是把域對象永久保存到數據庫中；廣義的理解包括和數據庫相關的各種操作，如保存、更新、加載、刪除、查詢等數據庫指令。數據持久化層可以帶來明顯的好處是：可以減少訪問數據庫數據次數，增加應用程序執行速度；使代碼重用性高，能夠完成大部分數據庫操作；通過松散耦合，使持久化不依賴于底層數據庫和上層業務邏輯實現，更換數據庫時只需修改配置文件而不用修改代碼。
業務邏輯層（Business Logic Layer）是系統架構中最重要的部分。它完成了設備管理系統業務規則的制定、業務流程的實現等與業務需求有關的系統設計。業務邏輯有四個基本項：領域實體（Domain Entity）、業務規則（Business Rules）、完整性約束（Validation）、業務流程及工作流（Business Processes and Workflows）。
在業務邏輯層，iTechSun設備管理系統完成了以下功能：
l 設備虛擬化（車間數字孿生雙胞胎）
l 設備檔案管理
l 設備稼動率管理
l 設備維修預警
l 設備維修進程管理
l 設備維修記錄管理
l 設備產量統計分析
l 設備停機原因統計與分析
l 設備遠程控制
l 云端部署
展示層又稱界面層（User Interface layer），iTechSun設備管理系統支持BS架構下的工作模式，可以通過瀏覽器在區域網或者互聯網下進行作業。同時系統也支持移動互聯網，支持PAD和手機APP下的作業。
對于工廠中常見的大屏幕系統和看板系統，iTechSun設備管理系統也是支持的。
關鍵性指標：
l 系統支持公有云、私有云及混合云的部署；
l 采集端系統支持工業以太網、串口通訊等多種通訊類型和通訊協議，支持有線/無線/光纖等多種部署。
l 對于現場設備無法通訊取點的情況下，支持采用數據采集盒和邊緣處理終端來采集設備運行狀況。
l 系統支持SQL SERVERMY SQL等多種數據庫；
l 系統可以實現數據雙向作用，不僅僅可以進行設備管理，如果需要也可以進行設備控制。
l 支持B/S架構；
實施步驟及對應時間：
1：現場調研：明晰工程實施范圍、設備現狀、用戶需求等詳細信息，對于設備管理系統來講，這是最重 要的內容，也是系統能夠順利實施的前提與保障。這部分的工作時間一般為3-5個工作日。
2：系統網絡架構的制定：針對用戶的需求和設備的現狀以及工廠現存網絡的狀況，規劃系統網絡方案。這部分的工作時間一般為1-2個工作日。
3：數據采集方案的制定：針對各個設備的額具體情況，制定有針對性的設備數據采集方案。這部分的工作時間一般為1-2個工作日。
4：網絡及數據采集的工程實施：這部分含有較大的工程量，根據設備管理系統的具體情況（主要是設備節點數量及分布區域，以及采用的技術方案）而定，這部分工作包括設備改造、布線、服務器（或者云服務器）和客戶端的部署、網絡部署等，時間一般要20-30個工作日。
5：系統部署：包括軟件的服務器部署（或者部署至云服務器）、數據庫部署（或者部署至云數據庫），這部分時間一般要3-5個工作日；
6：系統配置及組態：包括各個功能模塊的組態及測試，這部分時間一般要3-5個工作日；
7：試運行：用戶在試運行期間，為客戶提供7*24小時的技術支持和服務，試運行一般為一個自然月。
8：培訓：主要是對用戶進行日常操作和維護的培訓，以及未來功能拓展的技術培訓。這部分時間一般要5個工作日。
9：竣工驗收：主要是竣工資料的交付、竣工手續的辦理等，這部分時間一般要3-5個工作日。
深圳市天圳自動化技術有限公司的iTechSun設備管理系統，有六大功能：
現簡單介紹如下：
1） 設備虛擬化（車間數字孿生雙胞胎）
該模塊有“設備狀態看板”、“虛擬工廠”、“設備狀態”、“稼動率總覽”等子功能模塊。
通過這個功能，用戶可以在辦公室或者其它展示端實施掌握全廠設備的運行狀況。
例圖如下：

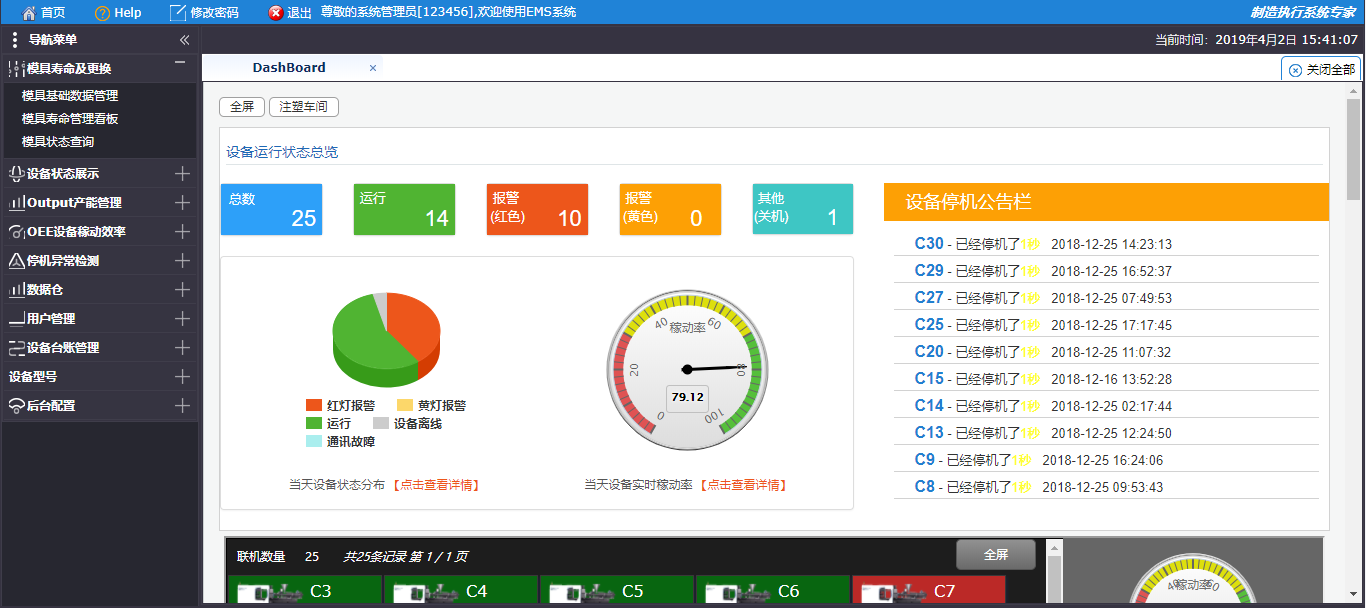

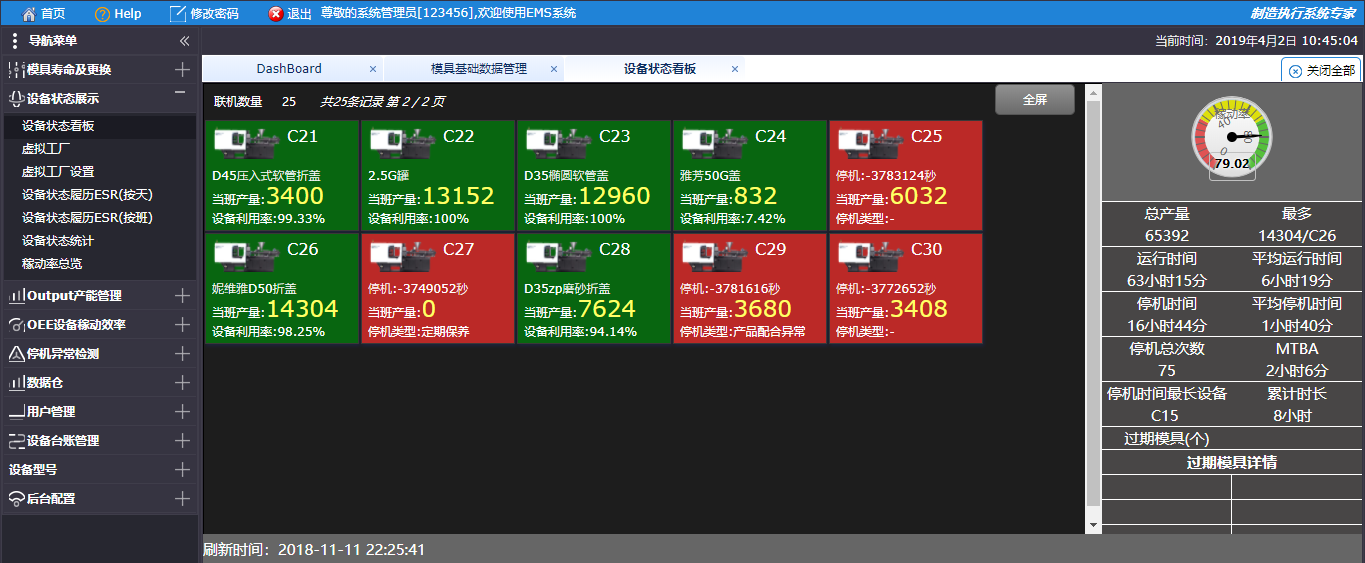

設備狀態看板

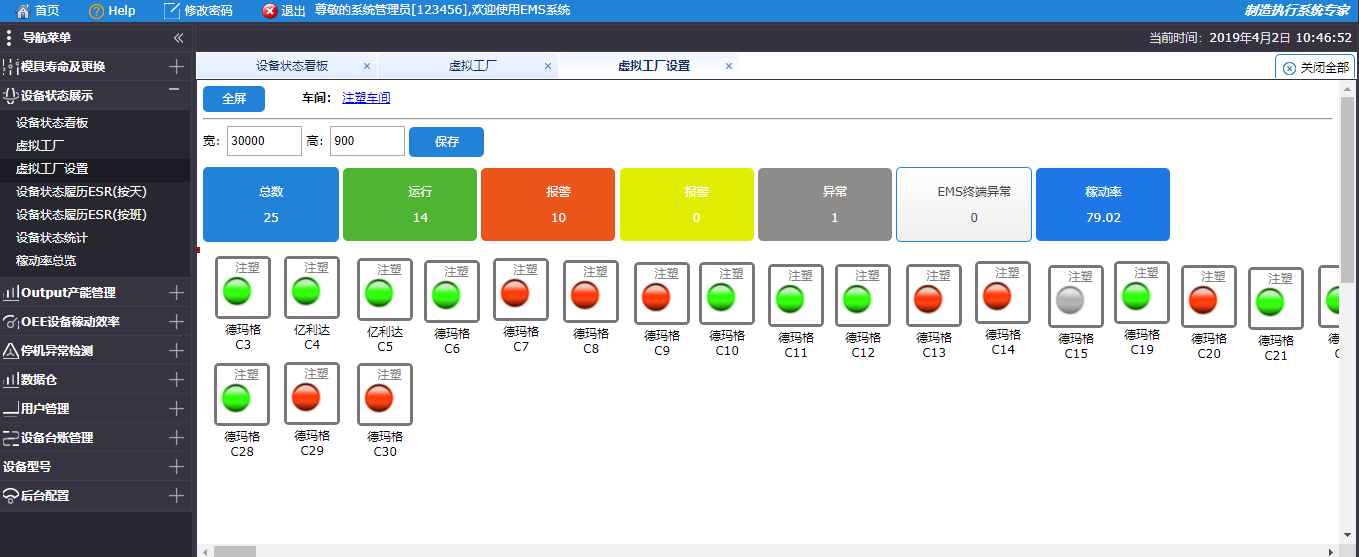

虛擬工廠

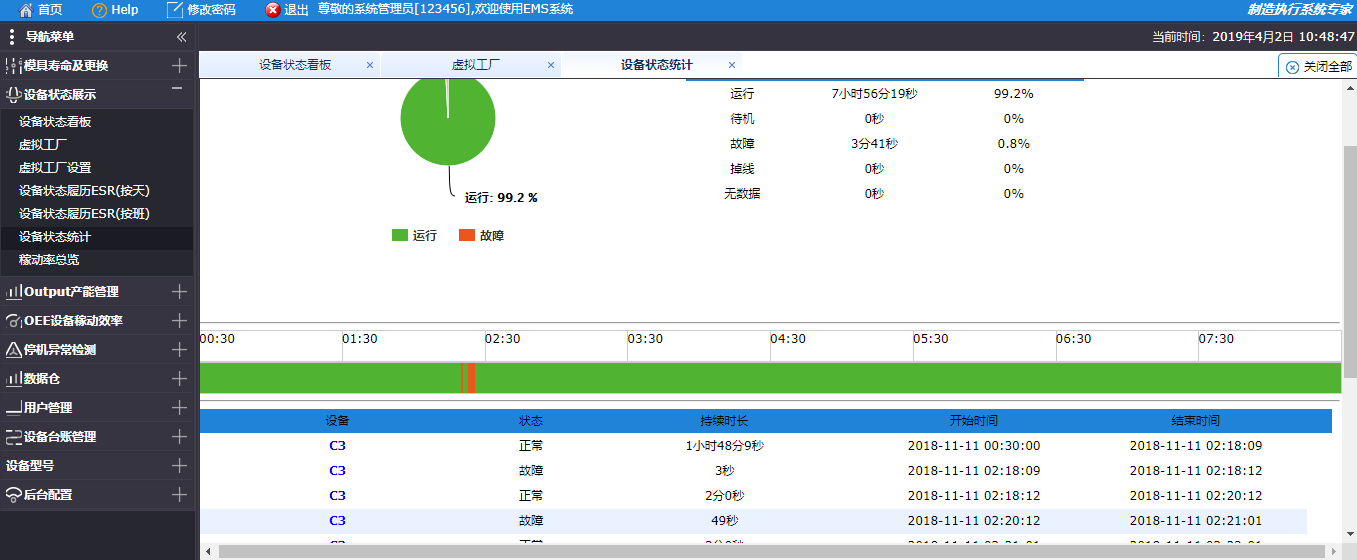

設備狀態統計

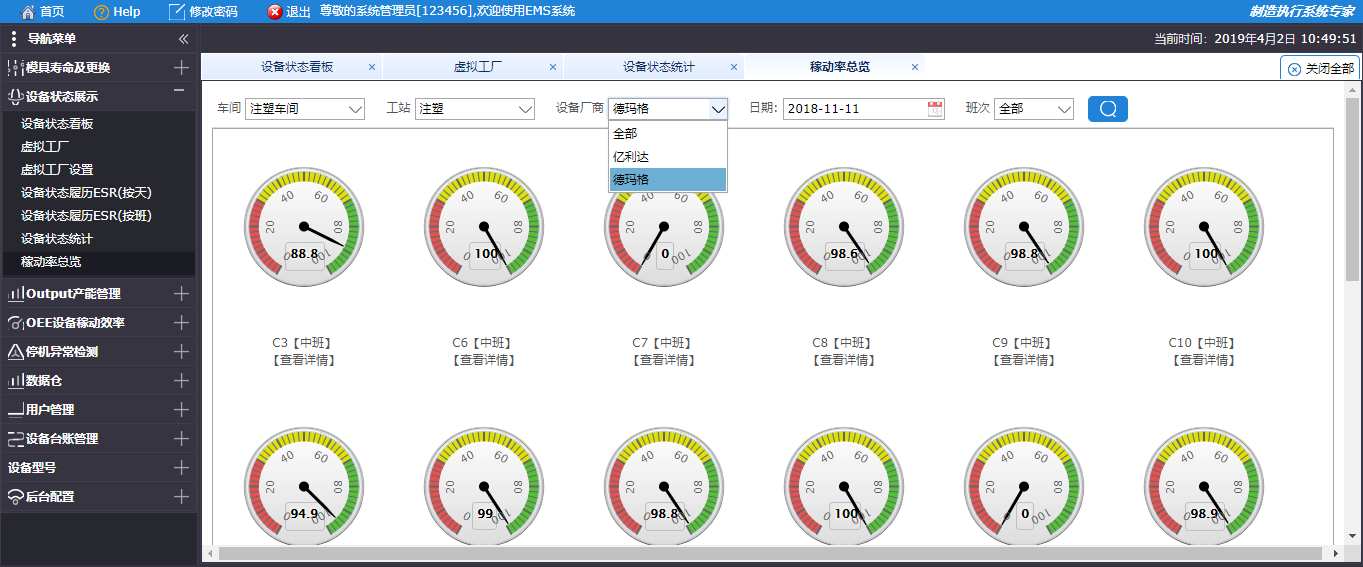

稼動率總覽
2） 模具壽命及更換周期
該模塊有“模具基本數據管理”、“模具壽命管理”、“模具狀態查詢”等功能。根據合模次數對模具維護系統化管理，預先設置規則，自動記錄，也可以支持看板自動顯示預警。自動顯示模具生命周期，提示模具維護。
模具更換管理：
u 支持使用PC電腦進行模具更換操作
u 支持手機、PDA掃描二維碼更換模具
u 可針對一模多工位情況，進行保養管控

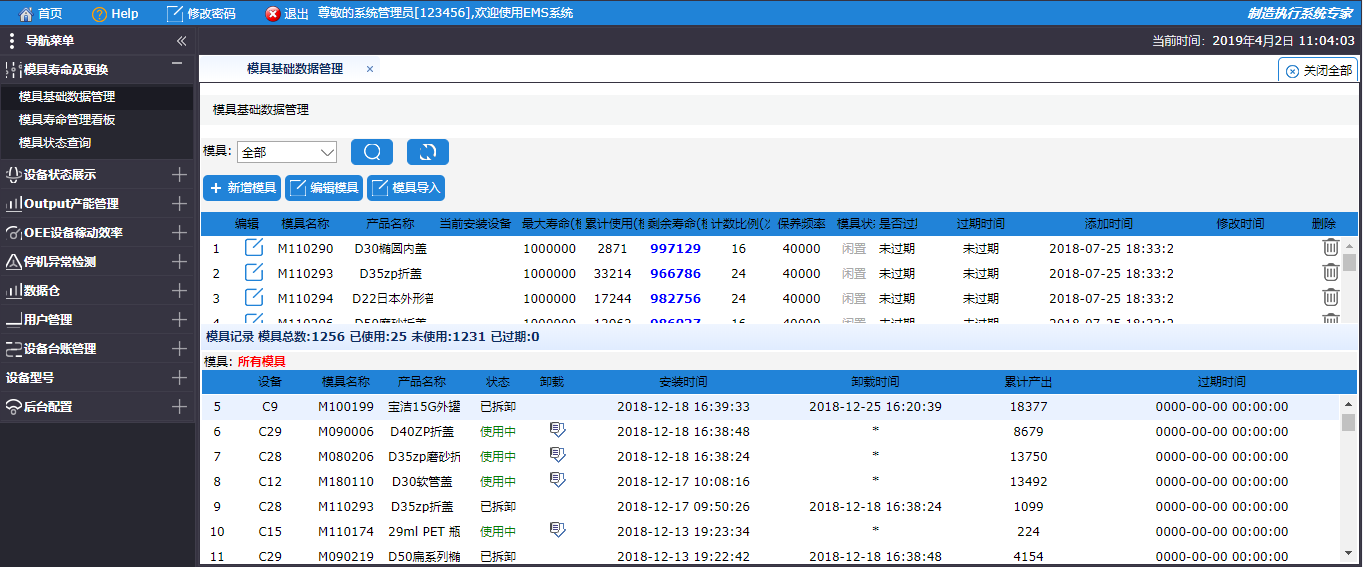

模具基礎數據管理

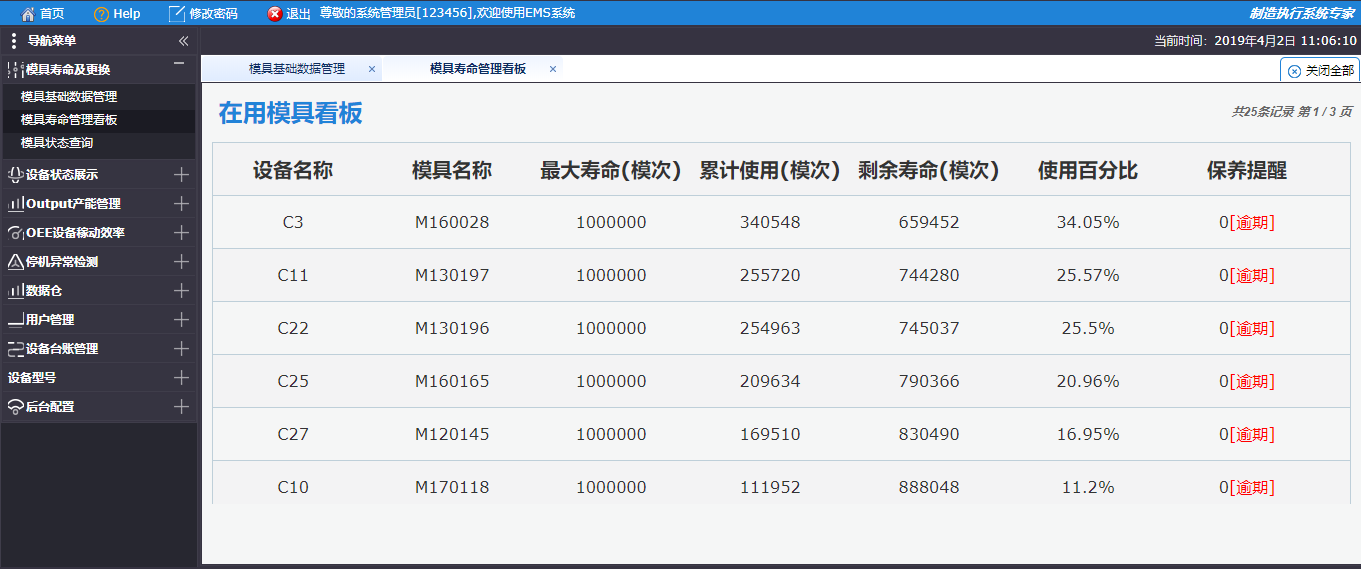

模具壽命管理看板

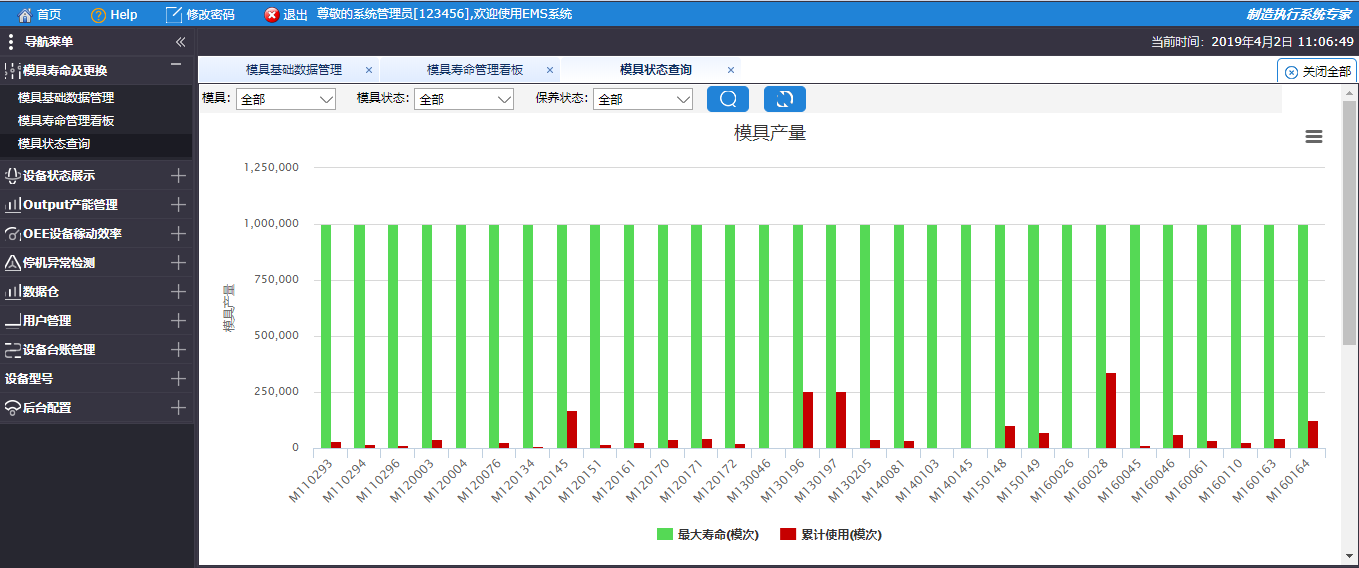

模具狀態查詢
3） Output設備產量管理
該模塊有“設備產量統計”、“設備產量看板”等表單。
通過表單，用戶可以看到所選取時間段內各機臺的產量信息，并能以折線圖的方式直觀展示。也可以在看板上直接展示出各機臺班產量、日產量等。
例圖如下：

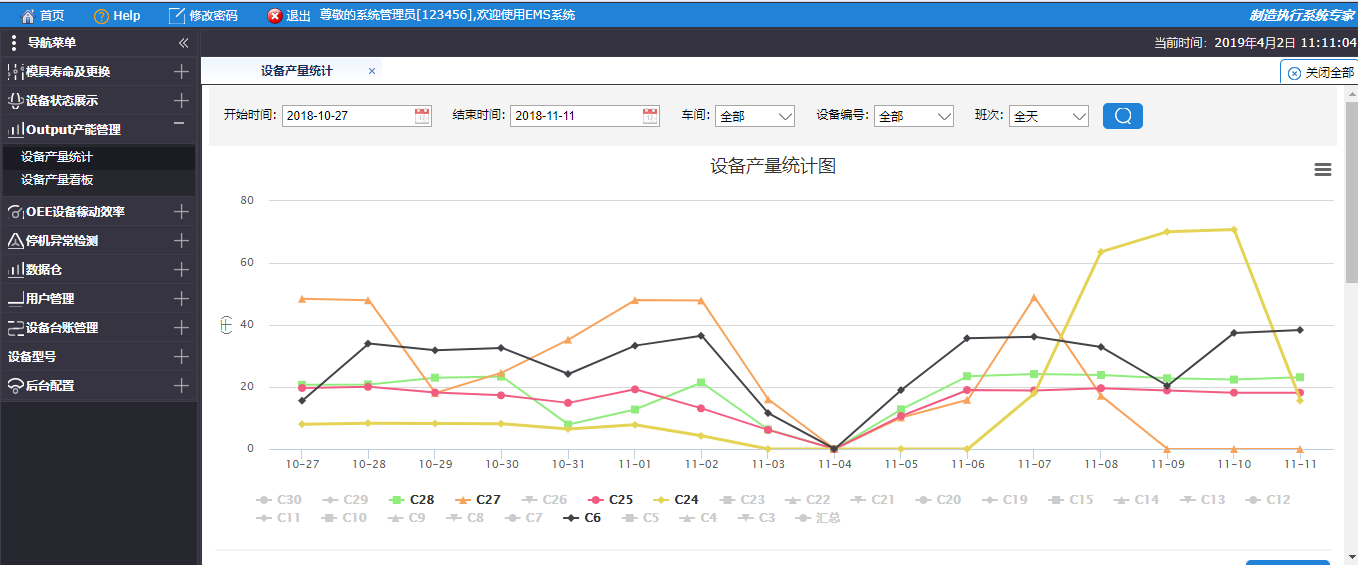

設備產量統計

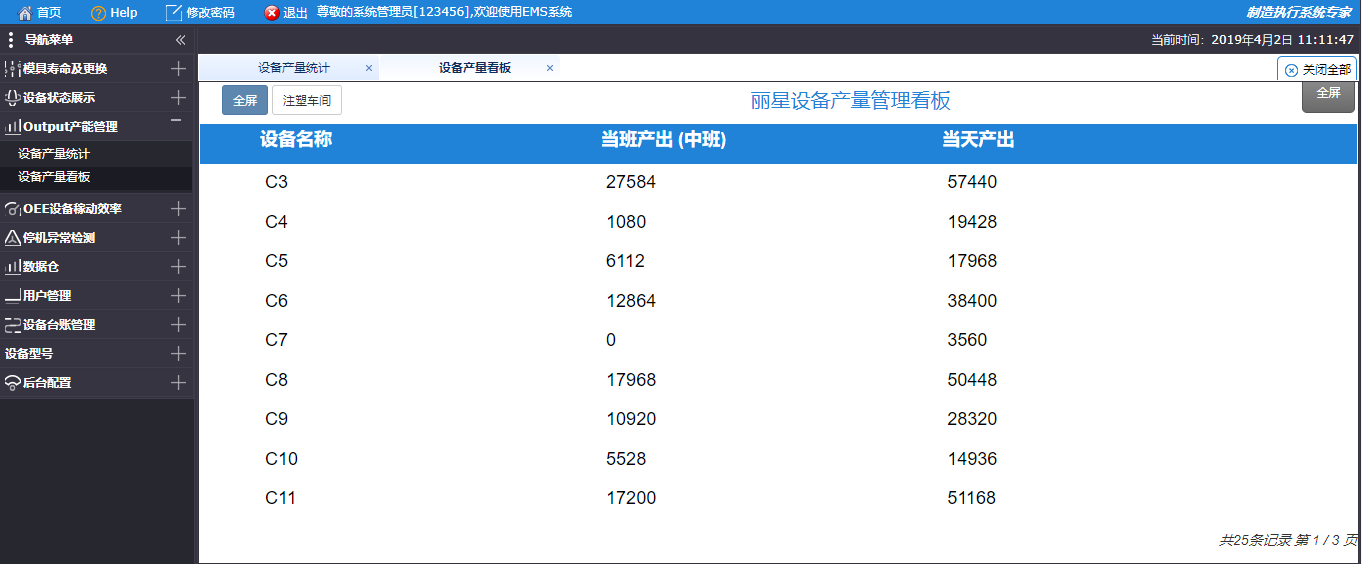

設備產量看板
4） OEE設備稼動率效率
設備稼動率是指設備在所能提供的時間內為了創造價值而占用的時間所占的比重。是指一臺機器設備實際的生產數量與可能的生產數量的比值。
該模塊有“月稼動率趨勢（MUTC）”、“稼動率報表管理（UDR）”、“稼動率趨勢總覽（UTC）”“運行時間趨勢表（RSTR）”等表單。
例圖如下：

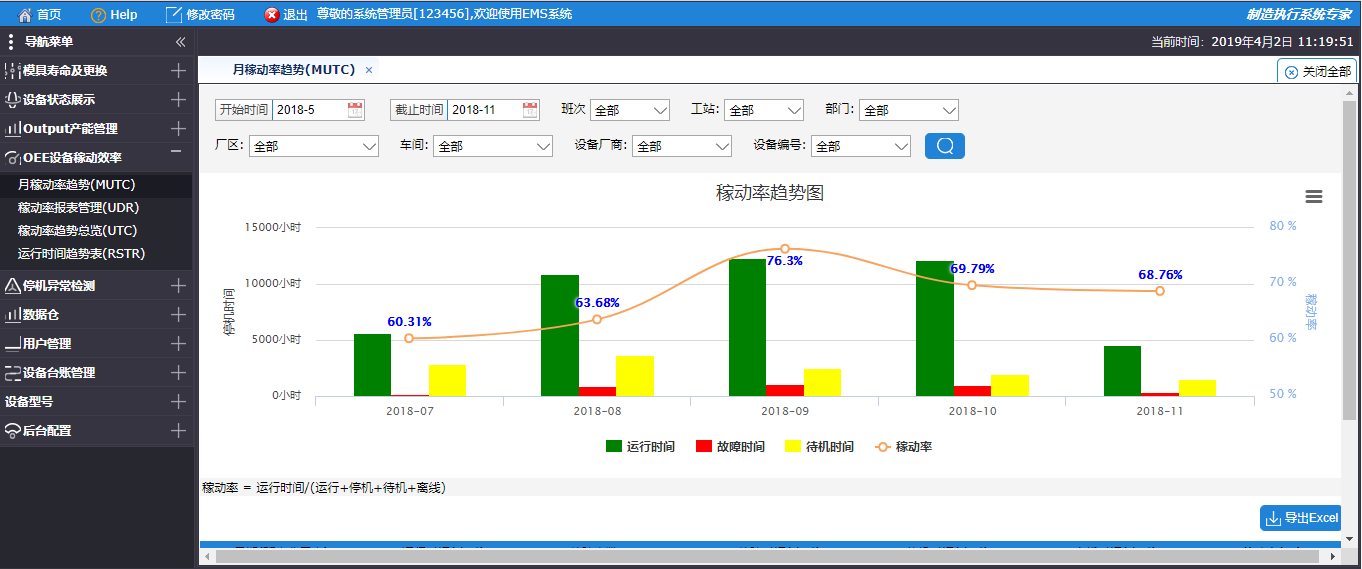

月稼動率趨勢（MUTC）

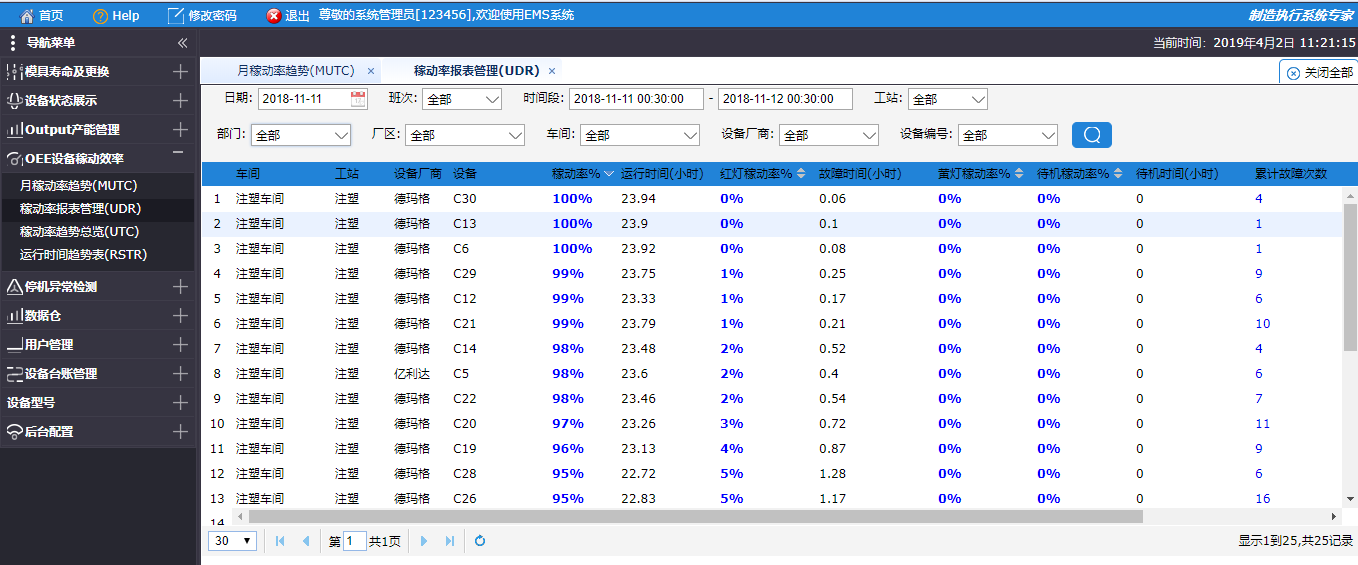

稼動率報表管理（UDR）

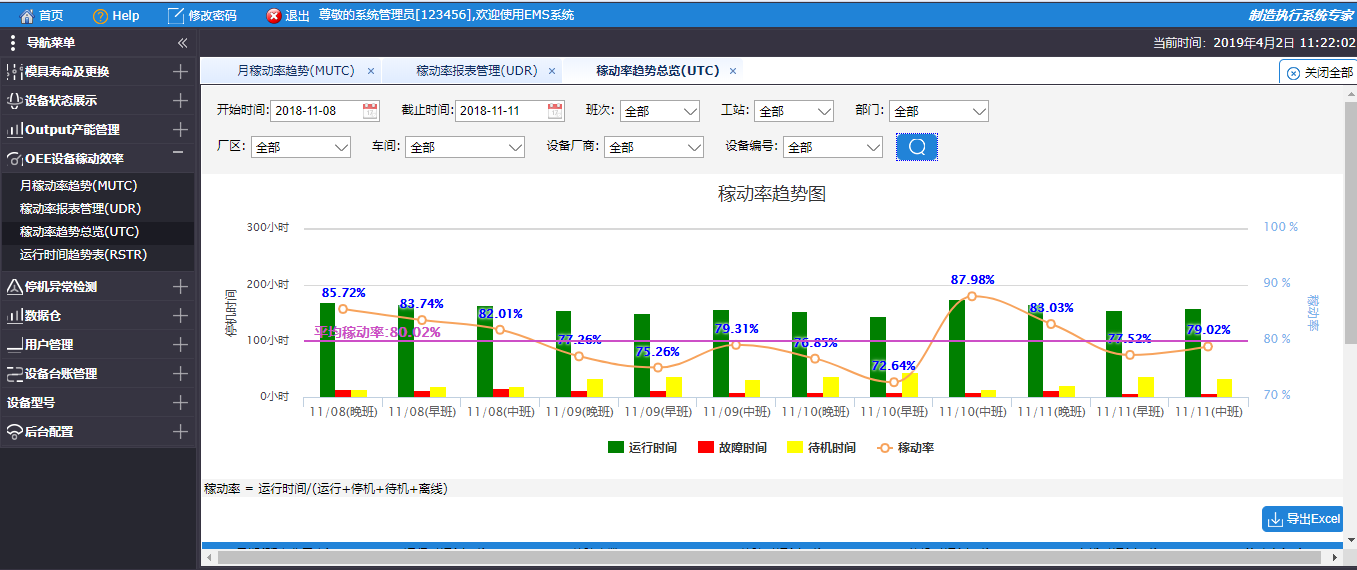

稼動率趨勢總覽（UTC）

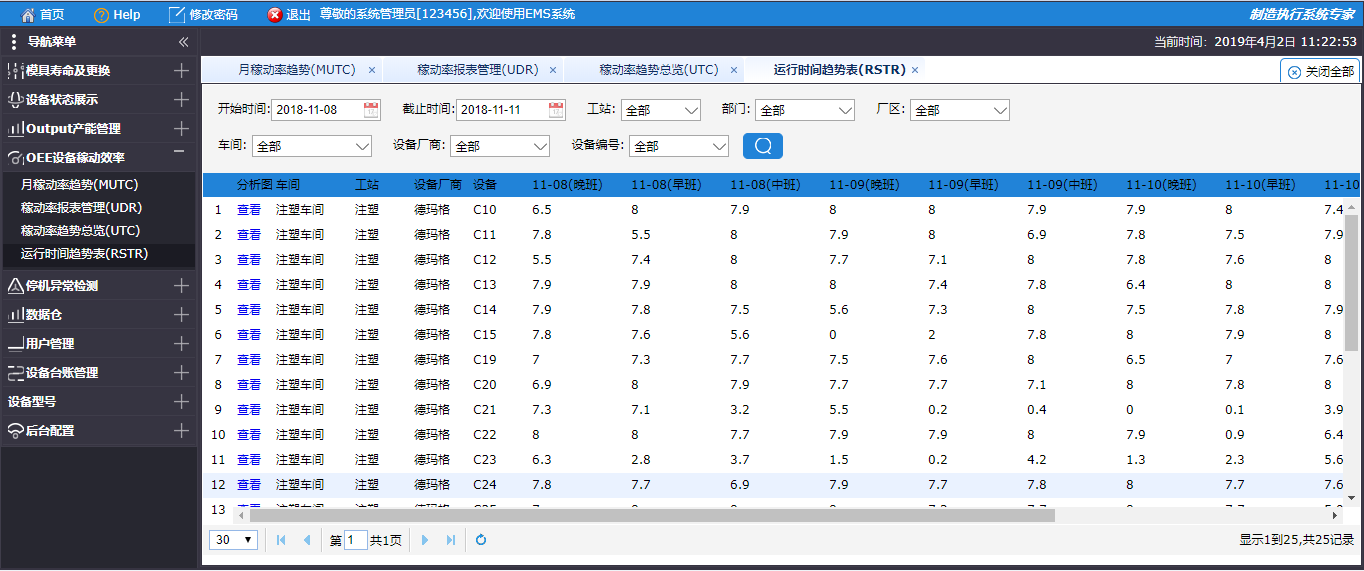

運行時間趨勢表（RSTR）
5） 停機異常檢測
多維度對設備停機進行分析，自動篩選最差設備，重點改進，提高總體設備利用率；設備停機次數、停機時間多維度對比；自動篩選排名表現最差設備，指引維修；設備MTBF、MTTR等穩定性指標實時展示。
該模塊有”實時狀態看板“”MTBF報表“”MTTR報表””MDF停機密度“”設備停機DillDown“”班次間設備狀態對比“”周故障排名按次數“”周故障排名按時間“”月故障排名按次數“”月故障排名按時間“等。
例圖如下：

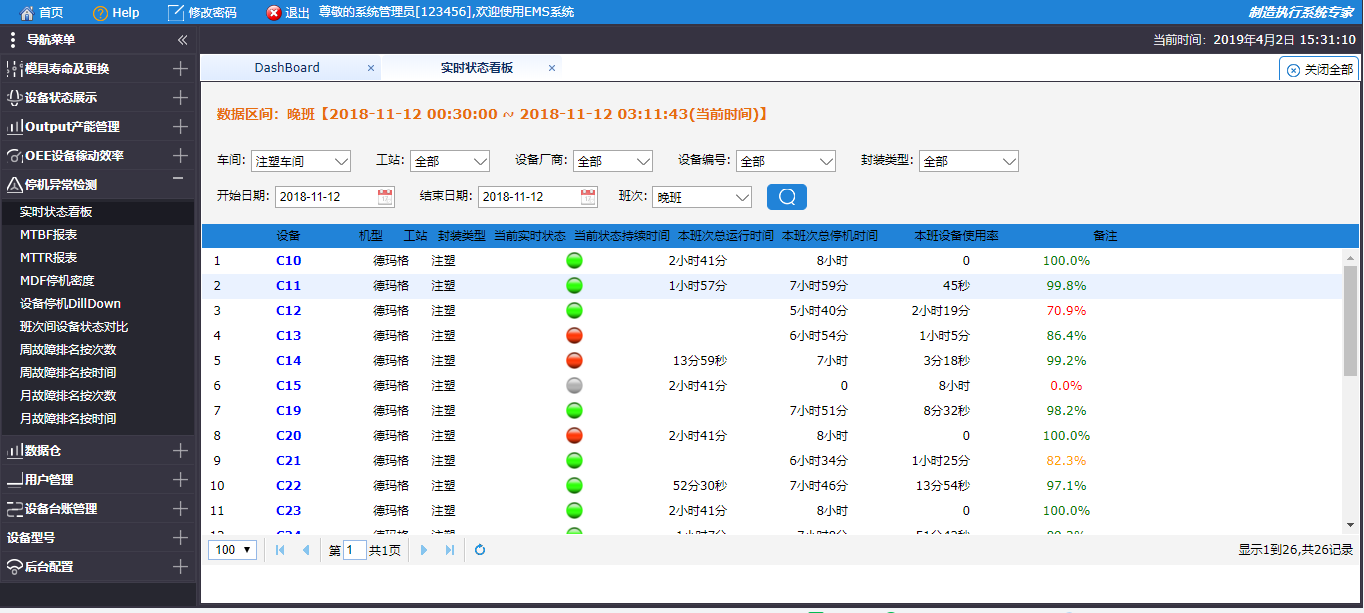

實時狀態看板

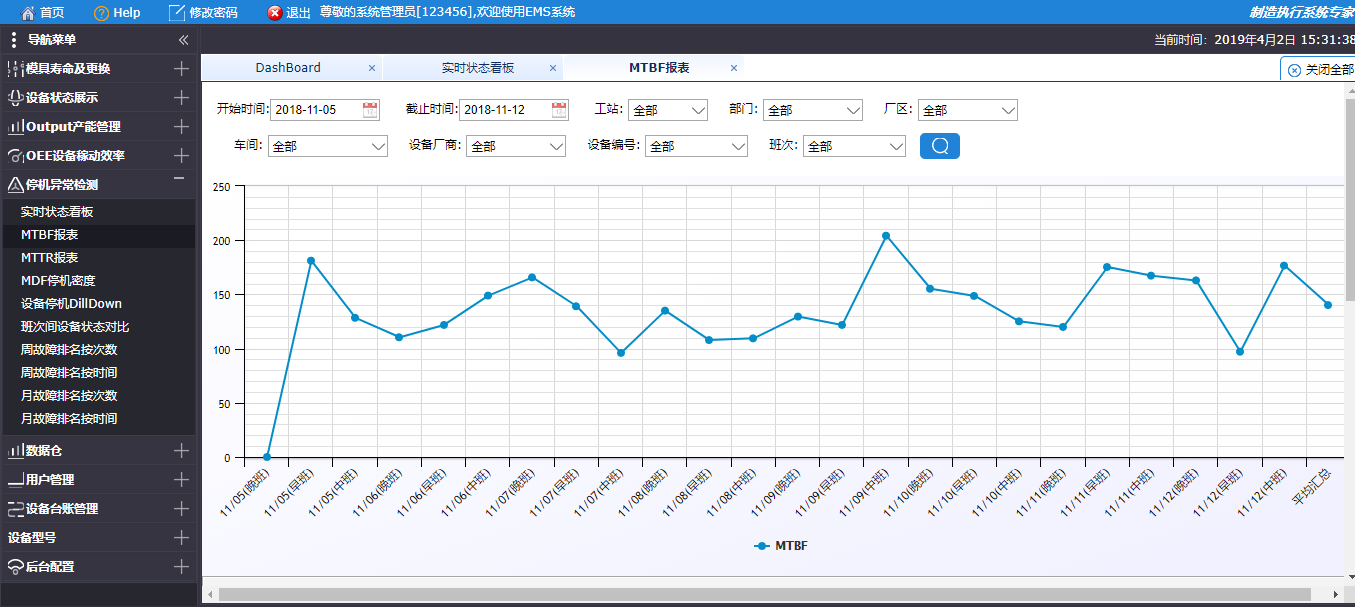

MTBF報表
MTTR報表

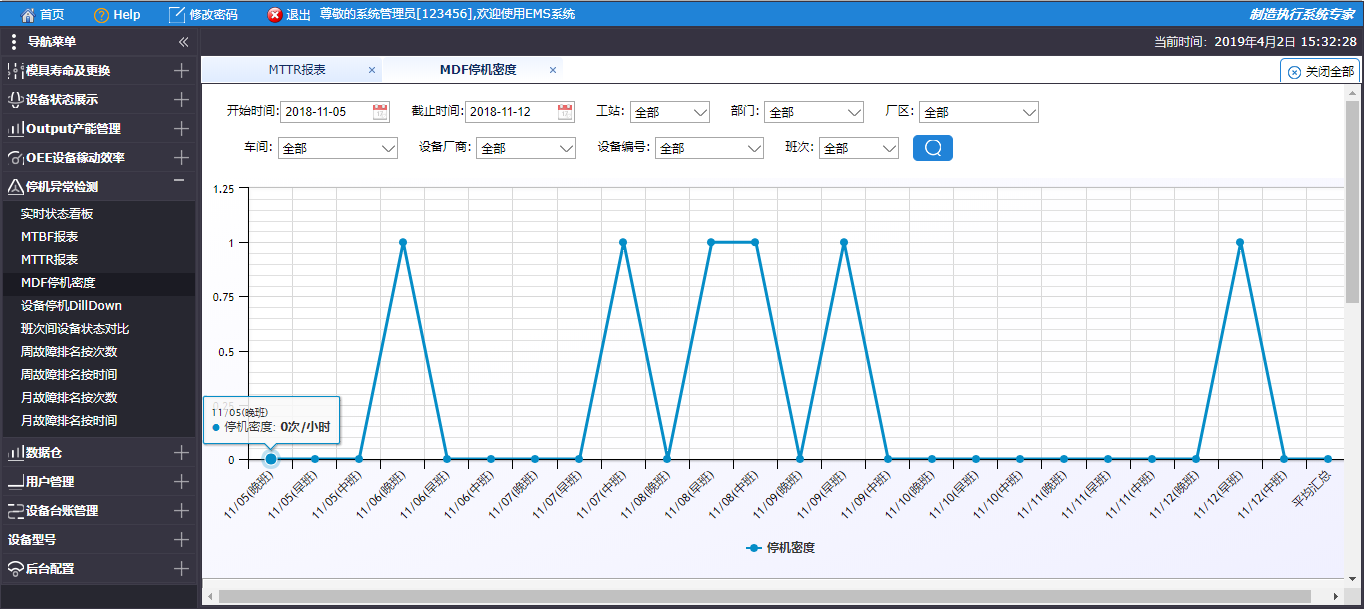

MDF停機密度

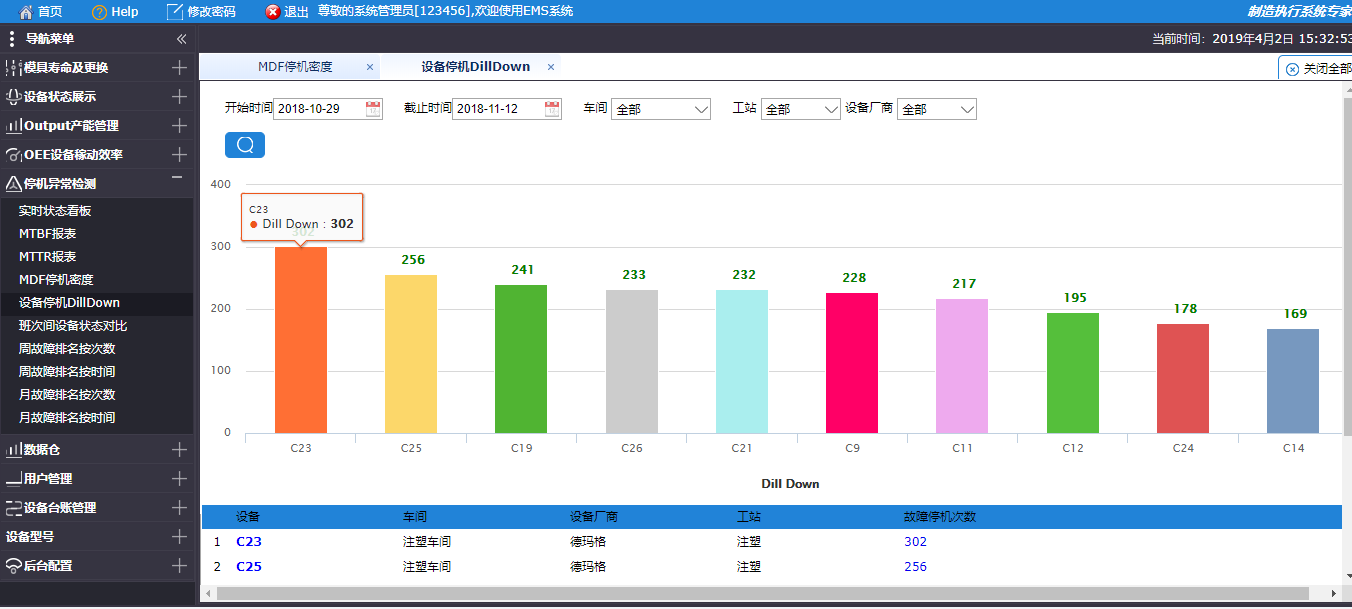

設備停機DillDown

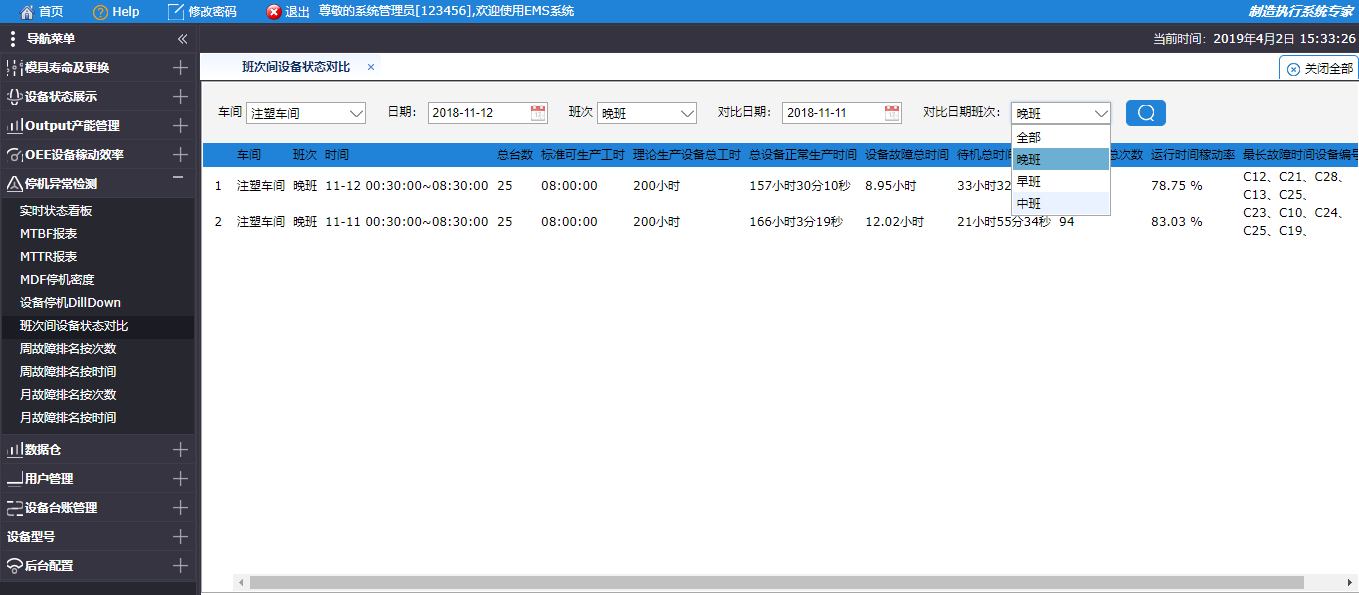

班次間設備狀態對比

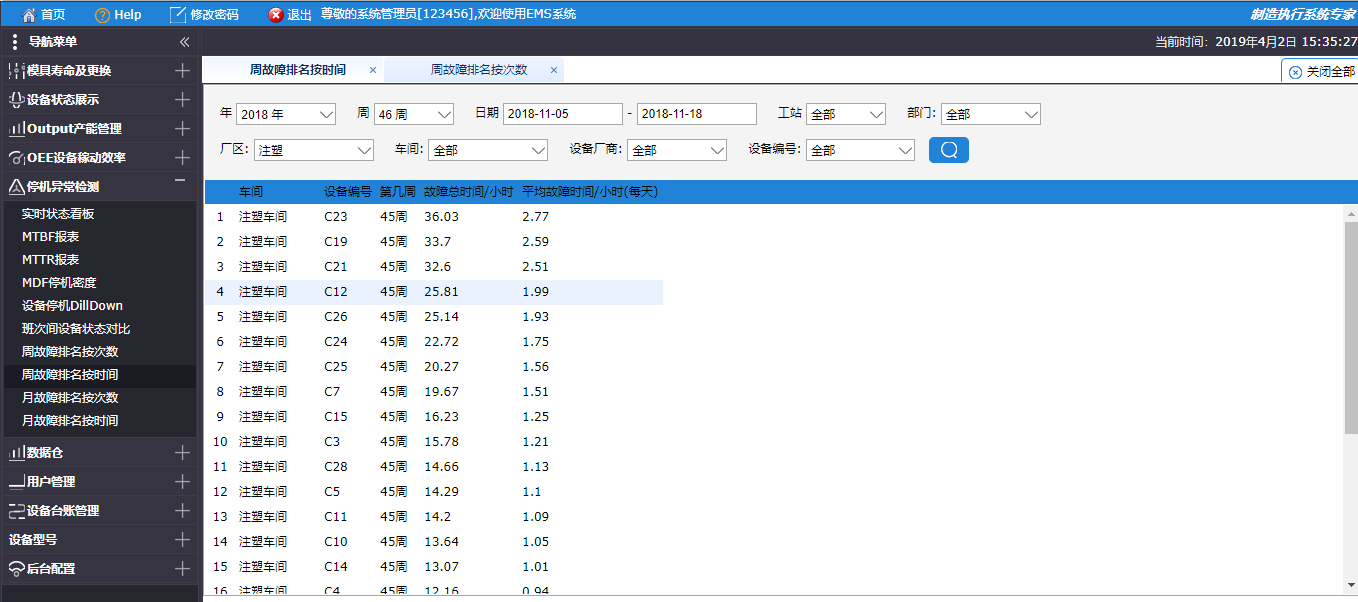

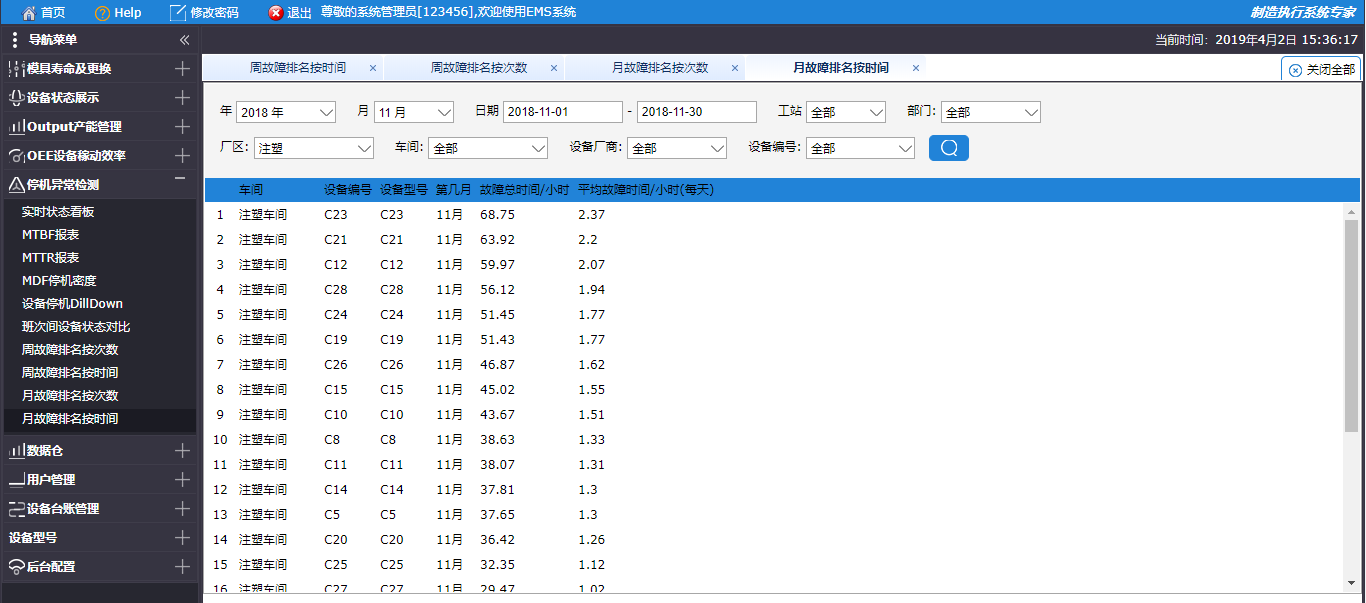

周故障排名按時間

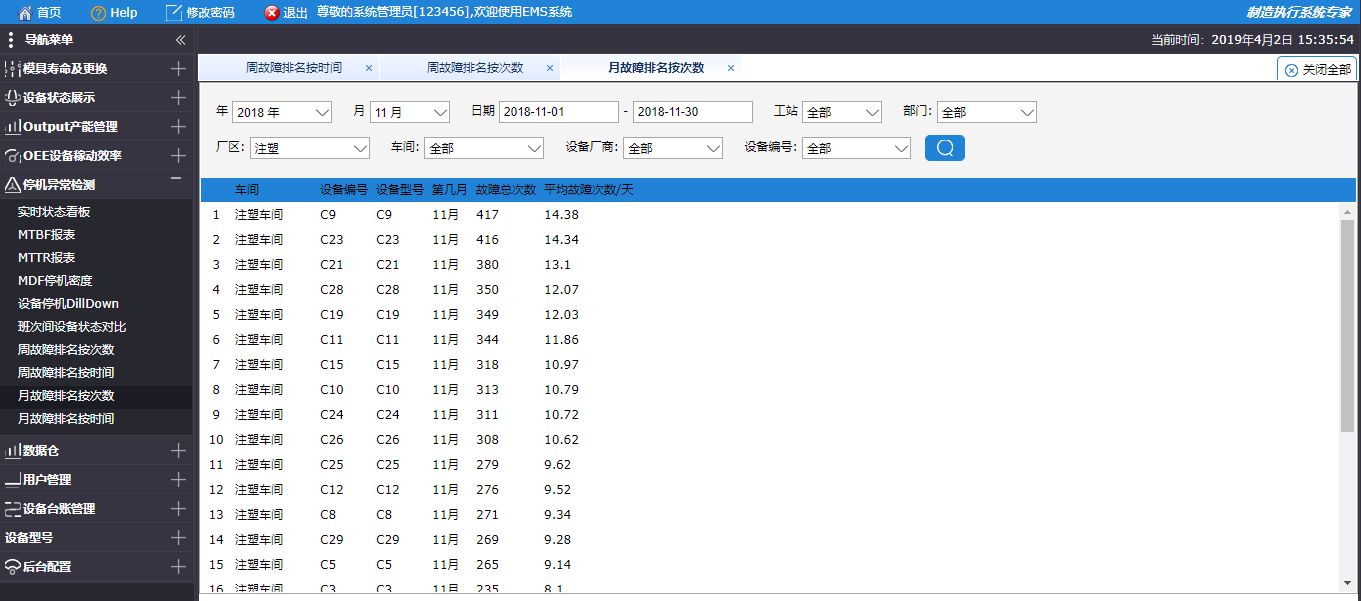

月故障排名按次數
月故障排名按時間
深圳市天圳自動化技術有限公司的iTechSun設備管理系統，在已經實施廠家的反饋來看，有如下效果：
1：設備管理由原先的粗放型管理，轉變為了精細型管理。
2：云部署的實施，可以有效地提高系統的運行率，大大減少了維護人員的工作量。
3：設備管理人員工作效率大幅度提升，可以節省2/3的設備維護人員。
4：設備運行參數的實時化、透明化，友好的展示方式讓企業員工和管理人員全面、及時、詳細掌握設備運行狀況。
5：實現生產設備精益化管理，通過自動監控及預警，設備稼動率OEE平均可提高5%~15%，人員協同效率提高10%以上 MTBF提高8%以上，MTTR降低20%以上。
6：設備運行的歷史記錄可以讓設備維護者預判出設備未來的運行狀態，避免非計劃停機。
7：設備的維修記錄可以使設備維修更加高效。
8：移動互聯的應用使員工響應的速度大幅度提高。
9：備品備件的科學管理減少了企業的備件資金積壓。
